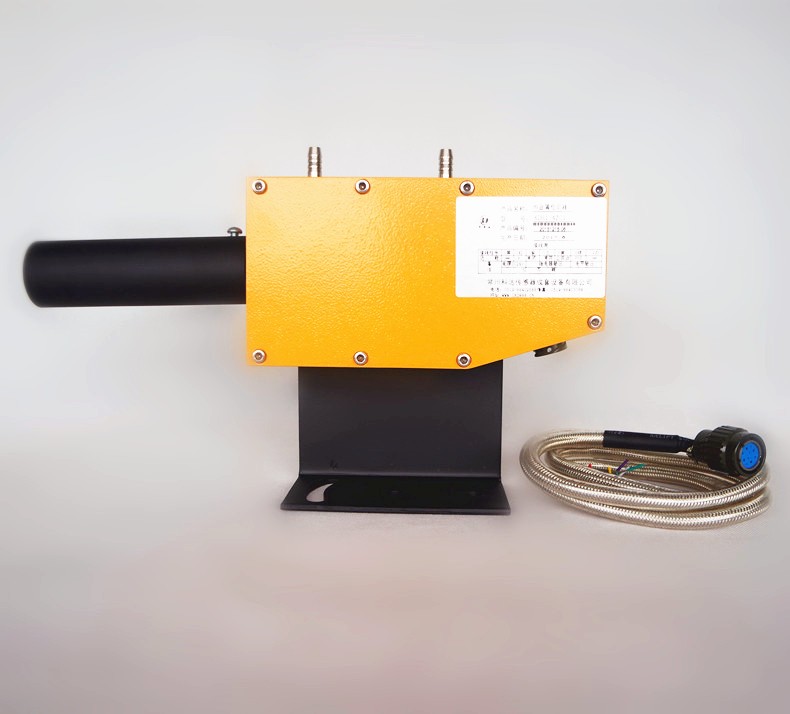

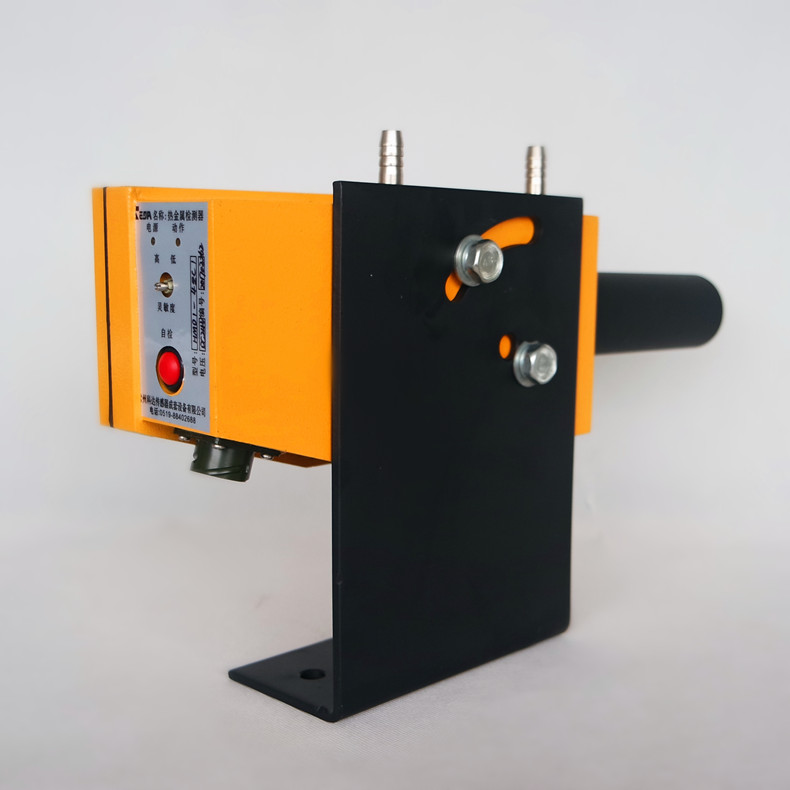

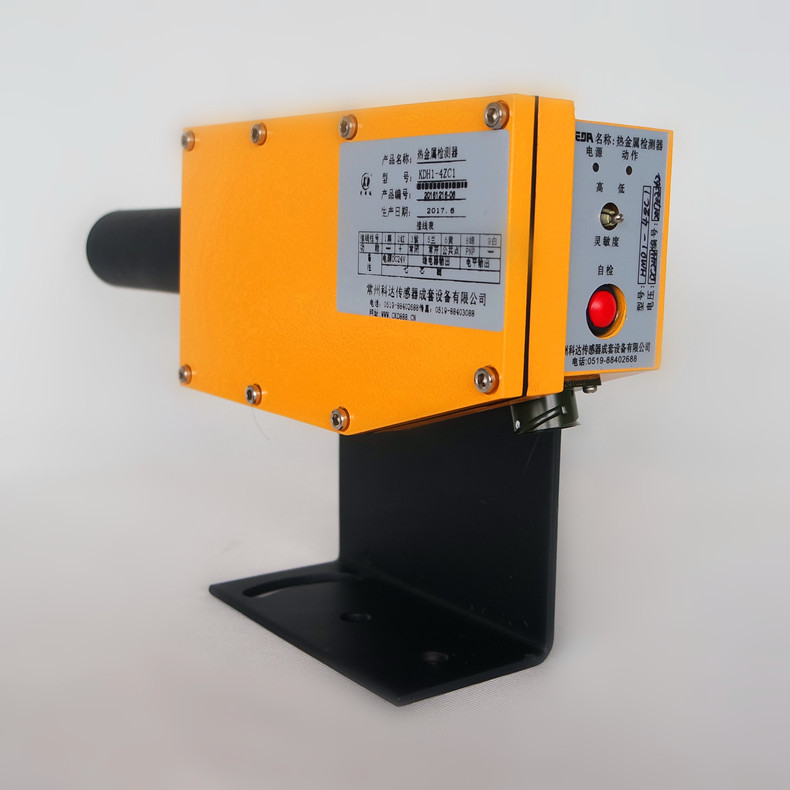

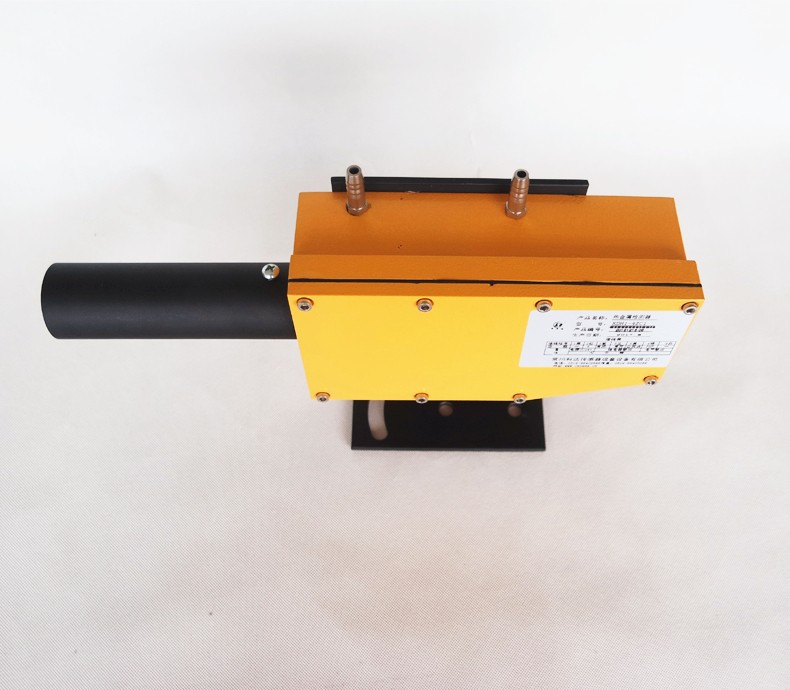

●特點

（1） KDH1熱金屬檢測器可在高溫、潮濕、水霧、粉塵等惡劣環境下工作。

（2） 可長時間連續可靠工作。

（3） 安裝方便。

●場景應用

KDH熱金屬檢測器主要用于冶金工業系統中，通過對紅熱高溫工件的檢測，判斷工件的運動位置，輸出一控制用開關信號。

●工作原理

KDH熱金屬檢測器接收由高溫物體發射出來的近紅外線，經光學部分進行聚焦直接成像到光敏器件上，光敏器件把光信號轉換成電信號，由控制器處理，輸出一開關信號給控制結構，實現自動控制的目的。

●技術特性

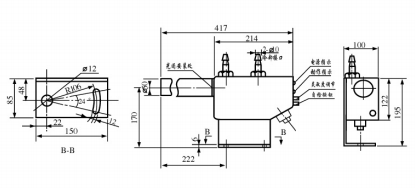

3.1 外形分類：

KDH1外殼帶水冷卻套

KDH1A外殼帶水冷卻套

KDH2外殼帶大冷卻套

KDH3外殼不帶水冷卻套

KDH5外殼帶冷卻套

KDH6外殼帶水冷卻套

KDH7外殼帶水冷卻套（可替換DELTA公司）

KDH9外殼為不銹鋼套

KDH10外殼帶分離式冷卻套（可替換DELTA公司）

3.2 型號釋義：

●安裝

4.1 視場范圍

KDH熱金屬檢測器均有一定的視場范圍，對于某一種熱金屬檢測器均應保證檢測物移動范圍在它的視場范圍內。

KDH熱金屬檢測器不加光柵時視場范圍參見下圖：

（KDH1、KDH5、KDH9、KDH10型） （KDH2、KDH3、KDH1A、KDH6、KDH7型）

4.2 安裝距離：

KDH應根據被檢測物的溫度、大小確定安裝距離。下表可作參考：

●附件使用及注意事項

5.1 光闌

為了使KDH能適應各種條件工作，配有四種光闌（Φ2、Φ4、Φ8、Φ16）可用來改變熱金屬檢測器視場范圍以及輸入光能量。

5.2 水接口

水接口是用來通冷卻水的，在環境溫度高于70℃時，要進行水冷卻。

5.3 吹掃接口

KDH視場內有水汽，煙塵時，則入射能力減少，檢測能力降低，故設置時應盡量注意。為防止這種現象，防塵筒的吹掃接口應加上0.25Mpa純凈干燥的壓縮空氣。

5.4 接線

（1）從KDH到控制室的電纜應盡量使用屏蔽電纜。

（2）KDH到控制室的電纜，要在200米以內使用。

（3）電纜在高溫地方要用石棉纏繞加以保護。

●輸出接線方式

6.1 電平輸出

電平輸出采用PNP/NPN晶體管推挽輸出，但只能接一種負載（PNP或NPN）。

電平輸出的負載允許有兩種形式：阻性負載和感性負載，能提供的負載電流上限為100mA。具體接線見圖：

6.2 接點輸出

接點輸出的輸出級為繼電器的觸點。使用時注意，不要讓負載的工作電流超過接點容量所允許的電流值，負載的功率也不得超過接點容量。

接點工作有兩種方式：直流方式和交流方式。在兩種方式下對負載的性質未加限制，可接入阻性負載和感性負載，但是，這兩種負載在使用上略有不同。如左圖是交流方式的接線法，右圖是直流方式的接線法。

在直流方式使用時，對于感性負載，應加接續流二極管。續流二極管選用0.5安，三倍以上負載電壓。

在交流方式使用時，對感性負載，應加接RC吸收電路。（示例：在電壓為AC220V時，R=220，C=0.2uF）

此外，接點輸出分二種延時和不延時三種狀態，可供用戶選擇，二種延時狀態是：前延時、后延時，請用戶在訂貨時寫明要求。

6.3 二線制無極性輸出

所接電源不得超過50VDC，負載電流≤100mA,如果RL為感性負載時（如續電器等），負載上應并接（與電源極性相反）一個1A/1000V續流二極管。

6.4 隔離輸出

隔離輸出的輸入信號是經過光電隔離輸出的，它的輸出如圖所示：

6.5 自檢

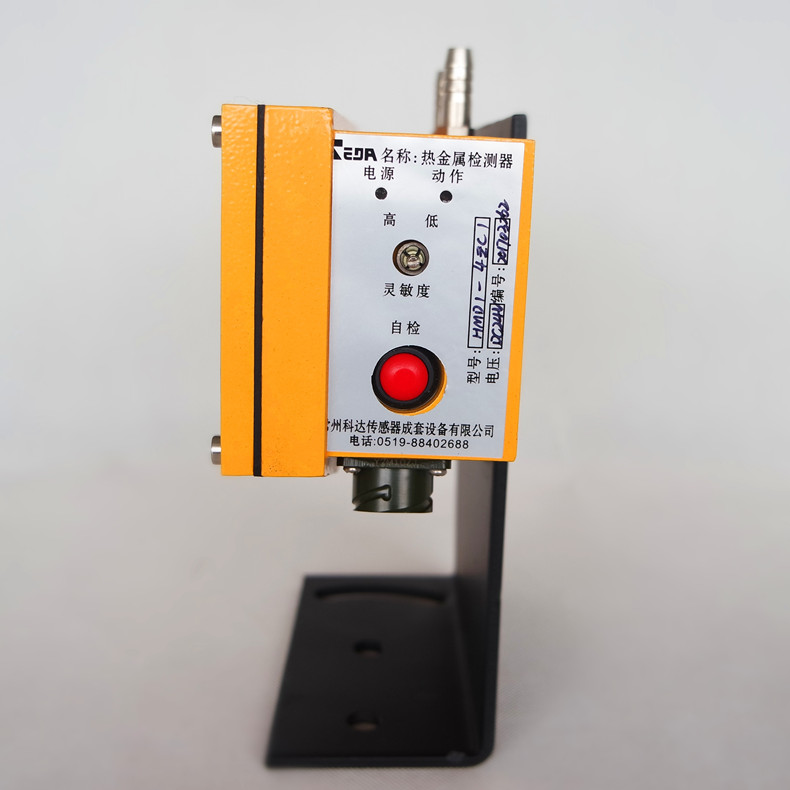

KDH插件中設有兩根自檢線，用戶可通過開關短接這兩根線，實現自檢功能。另外，熱金屬檢測器外殼上裝有按鈕開關，也用于自檢。如圖所示：

●參數說明
